产品描述

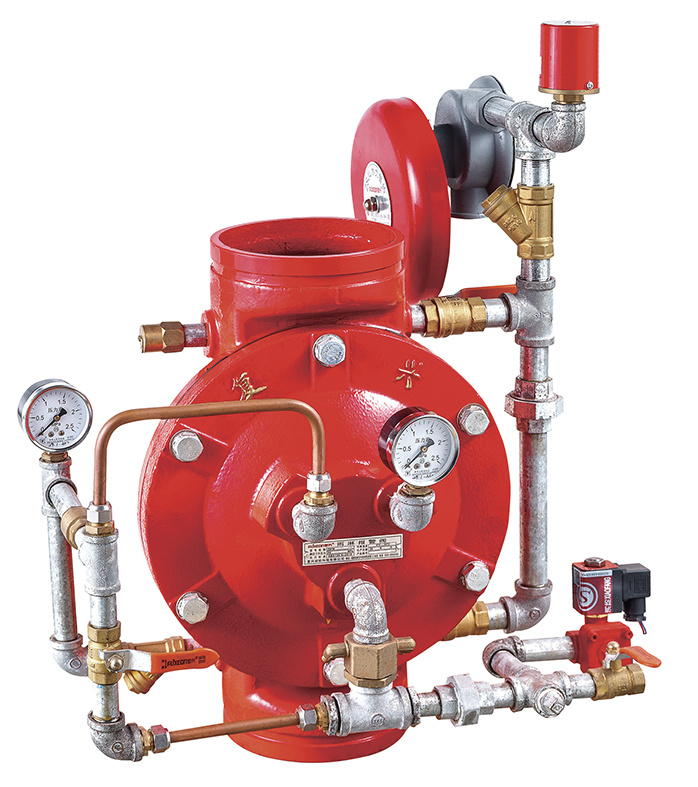

ZSFM型隔膜式雨淋报警阀由主阀、水力警铃、压力开关、手动开启阀、电磁阀、手动复位阀、复位器及控制管路等组成。配以开式喷头、水幕喷头、水雾喷头及火灾报警控制系统即可组成相应的水喷灭火系统。具有结构简单、操作容易、安全可靠、安装维护方便等特点。失火时，雨淋阀开启，系统开式喷头向火源处喷水，而且可以同时自动向整个被保护的面积上喷水，从而防止火灾的蔓延和扩大。适用于易结冰或需重点保护的火灾危险性大的建筑物和场地。
技术参数
|
序号 |
型号规格 |
阀体高度 /mm |
工作压力 MPa |
连接尺寸 |
适用环境温度 |
|||
|
D |
D1 |
d |
n |
|||||
|
1 |
ZSFM 65-1.6 |
263 |
0.14-1.6 |
185 |
145 |
18 |
8 |
4℃-70℃ |
|
2 |
ZSFM 80-1.6 |
345 |
200 |
160 |
18 |
8 |
||
|
3 |
ZSFM 100-1.6 |
345 |
220 |
180 |
18 |
8 |
||
|
4 |
ZSFM 150-1.6 |
422 |
285 |
240 |
22 |
8 |
||
|
5 |
ZSFM 200-1.6 |
530 |
340 |
295 |
22 |
12 |
||
|
6 |
ZSFM 250-1.6 |
635 |
405 |
355 |
26 |
12 |
||
|
7 |
ZSFM 300-1.6 |
670 |
460 |
410 |
26 |
12 |
||
|
8 |
ZSFM 100-1.6（G） |
362 |
沟槽外径：114mm |
|||||
|
9 |
ZSFM 150-1.6（G） |
450 |
沟槽外径：165mm |
|||||
|
10 |
ZSFM 200-1.6（G） |
573 |
沟槽外径：219mm |
|||||
|
11 |
ZSFM150-1.6(Ex) |
422 |
285 |
240 |
22 |
8 |
||
|
12 |
ZSFM200-1.6(Ex) |
530 |
340 |
295 |
22 |
12 |
||
|
13 |
ZSFM300-1.6(Ex) |
665 |
460 |
410 |
26 |
12 |
||
